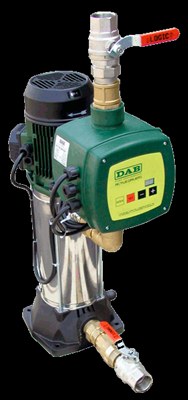

Насосная станция 1 KVC A.D. 45/120 M (60122646)DAB

Преимущества системы Active Driver

– Постоянное давление
– Бесшумная работа
– Низкие производственные затраты
– Небольшое водопотребление
– Компактная система (нет необходимости в расширительном баке)
– Защита от работы всухую.

Общая информация

Насосные станции с системой Active Driver спроектированы и изготовлены с целью поддерживания в системе водоснабжения постоянного давления, которое необходимо для современного оборудования. Поддержание постоянного давления воды применяется в самых различных областях: для систем бытового водоснабжения, для систем полива, для водоснабжения больниц, гостиниц и курортов и т. д. Основной принцип, лежащий в основе создания системы Active Driver — простота, гибкость, надежность.

О системе Active Driver

Модуль Active Driver — полностью комплектное устройство, включающее: гидравлический коллектор, датчик давления, расходомер и частотный привод. Модуль Active Driver , установленный на напорном патрубке каждого насоса, регулирует скорость вращения двигателя насоса, к которому он подключен, с целью поддерживания постоянного заданного давления при изменяющемся расходе в системе. Вода, которая проходит через коллектор модуля, одновременно охлаждает электронные компоненты самого устройства.

Принцип работы

Когда давление воды в системе падает вследствие начала водопотребления, один насос станции запускается автоматически на несколько секунд на пониженной скорости вращения, чтобы определить расход воды в системе. При максимальной скорости вращения первого насоса по каскадной схеме включаются второй и третий насосы. Давление воды в системе задается при помощи кнопок «+» и «-» на панели управления модуля Active Driver (давление на каждом модуле всех насосов должно быть одно и то же).
Насосы останавливаются автоматически в следующих случаях:
— повышенный потребляемый ток;
— работа насоса всухую;
— пониженное или повышенное напряжение питания;
— перегрев электронных компонентов Active Driver.

Станции, состоящие из 2 и 3 насосов с устройством Active Driver, поставляются с общим блоком защиты, содержащим магнитотепловые выключатели и клеммную колодку для подключения питания насосов.

Параметры, которые можно посмотреть на дисплее Active Driver.

— Текущая частота вращения двигателя насоса (Гц).
— Мгновенное давление (бар).
— Потребляемый ток (А).
— Аварийные сигналы

Внешние соединения модуля Active Driver (модели M/T 2.2 – T/T 3.0 – T/T 5.5). Входы: дистанционный выключатель, датчик давления/поплавок защиты от сухого хода. Выходы: два релейных выхода (без напряжения) для подключения дистанционной сигнализации остановки и работы насоса.
