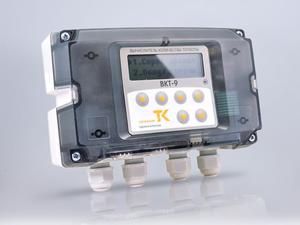

Тепловычислитель ВКТ-9 предназначен для измерения выходных
сигналов измерительных преобразователей расхода, температуры, давления
теплоносителя и вычислений количества теплоты и тепловой энергии.
ВКТ-9 совместно с преобразователями расхода ПРЭМ в составе
теплосчетчика ТСК-9, полностью соответствует действующим
с 01.01.2014 правилам коммерческого учета тепловой энергии, теплоносителя
(утв. постановлением Правительства РФ от 18 ноября 2013 г.
N 1034).
Вычислители ВКТ-9 могут применяться в составе комбинированных
теплосчётчиков, измерительно-вычислительных комплексов
и систем, обеспечивающих измерение и регистрацию параметров теплоносителя
и тепловой энергии в открытых и закрытых водяных системах
теплоснабжения потребителей и производителей тепловой энергии.
Функциональные особенности:
В зависимости от модификации ВКТ-9 обеспечивает
обработку показаний расхода температуры, давления и расхода с трех
трубопроводов 1−й или 2−х тепловых систем, а также позволяет
подключить три дополнительных преобразователя расхода, что делает его
универсальным для применения практически при любой схеме теплового узла
в здании.
ВКТ-9 может регистрировать любые внешние события через два
телеметрических входа – теперь вы можете обеспечить контроль над
внешними событиями, которые происходят в тепловом узле. Например, получать
информацию о нарушении режима доступа к оборудованию.
Наличие модификаций, как с автономным, так и с сетевым питанием
обеспечивает применение ВКТ-9 в различных условиях
энергоснабжения узла учета.
Благодаря наличию в ВКТ-9 интерфейсов RS232, RS485, USB,
вы можете использовать широкий спектр внешних устройств, в том числе
ноутбук, для первичного конфигурирования, а также считывания показаний
в процессе эксплуатации вычислителя.
Улучшенная версия двухстрочного увеличенного индикатора с подсветкой,
а также полнотекстовое интуитивно понятное меню, делают комфортными
процессы конфигурирования и считывания показаний.
Вычислитель полностью обеспечивает защиту от несанкционированного
вмешательства.
Полные технические и эксплуатационные характеристики ВКТ-9
приведены в Руководстве по эксплуатации ВКТ-9 .
Технические характеристики:
Количество обслуживаемых ТС: 2*
Количество подключаемых преобразователей расхода: основных — 6,
дополнительных** — 3
Количество подключаемых преобразователей температуры: основных — 6,
дополнительных** — 2
Количество подключаемых преобразователей давления 3 6
Количество дискретных входов — 2
Количество дискретных выходов*** — 2
Примечания:
* Максимальное количество трубопроводов для каждой ТС – три
(подающий, обратный, ГВС или подпитка).
** Для измерения температуры и количества среды.
*** действуют только в вычислителе с модулем питания.
