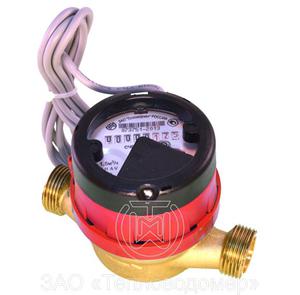

Счетчик воды ВСГд-15−02 (IP54/до 95*С/имп.выход /110мм/без присоед.) (Тепловодомер)

Счетчик горячей воды ВСГд-15 с импульсным выходом (без комплекта подкл.).

Счетчики воды ВСГд-15 предназначены для измерения объема расходуемой воды в системе холодного и горячего водоснабжения. Они устанавливаются на трубопровод диаметром 15 мм, или трубы большего диаметра при помощи специальных переходников.

Водомер ВСГд-15 предназначен для работы в следующих условиях:

Не затапливаемые отапливаемые помещения;
Температура воздуха в интервале +5 — +50°С;
Относительная влажность в помещении менее 80%;
Давление в системе подачи воды менее 1,6 МПа;
Температура воды в интервале +5 — +95°С;
Отсутствие приборов или предметов, создающих магнитное излучение или поле, на расстоянии менее 2 м;
Работа с максимальной нагрузкой не более 1 часа в сутки;
Максимально возможная проходимость 38 м3 в сутки или 1125 м3 за месяц.

Счетчики ВСГд-15 могут быть установлены как на вертикальном, так и на горизонтальном участке трубопровода. В последнем случае прибор размещают циферблатом вверх так, чтобы стрелка на корпусе соответствовала направлению движения потока воды.

Прибор должен быть всегда наполнен водой. Для случаев ремонта, замены и профилактики перед ним следует предусмотрительно поставить запирающее устройство, например, обычный шаровый кран и предусмотреть патрубок для слива воды. Также на полагающем трубопроводе до места установки прибора следует разместить фильтр очистки воды. Это существенно продлит долговечность водомера.

Счетчик располагают на отрезке трубы так, чтобы до него оставался прямой участок длиной от 45 мм, а после него – не менее 15 мм. Несоблюдение этого требования может привести к возникновению погрешности в измерениях. Техническое обслуживание счетчика и профилактические работы рекомендуется проводить не менее чем раз в год, либо по необходимости. Очистку фильтра стоит проводить раз в полгода.

Особенности:

Высокая точность измерений при соблюдении условий эксплуатации.
Долговечность и возможность работы без поверки в течение 6 лет с момента установки.
Простота монтажа.
Возможность выбора места установки и использования переходников.
Особым преимуществом данной модели является наличие импульсного выхода, что позволяет дистанционно снимать данные измерений.

Характеристики:

Диаметр условного прохода, DN: 15
Тип: крыльчатый, одноструйный, сухого типа
Температура, °С: +5…+95
Номинальный расход, Qn, м3/ч: 1,5
Наибольший расход, Qmax, м3/ч: 3
Порог чувствительности, м3/ч: 0,01
Максимальное рабочее давление: 1,6 МПа
Потеря давления: при максимальном расходе не превышает 0,1 МПа
Наибольшее значение роликового указателя: 99999,999
Наименьшая цена деления, м3: 0,00005
Цена импульса: 1л/имп
Присоединение к трубопроводу: резьбовое 3/4”
Габаритные размеры (Д×В×Ш), мм, не более: 110×80×70
Средний срок службы, не менее, лет: 12
Гарантийный срок, месяцев: 24
Межповерочный интервал, года: 6
