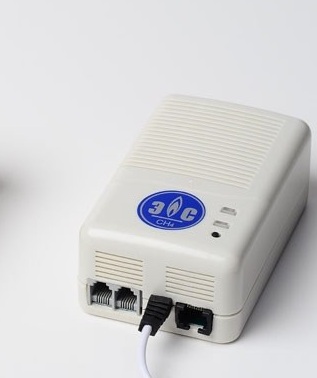

Сигнализатор загазованности СЗЦ-1 по природному газу (СН4)

Сигнализатор загазованности СЗЦ-1 (метан СН4)

Сигнализатор загазованности предназначен для выдачи сигнализации о превышении допустимых пороговых значений метана в воздухе, а также для управления электромагнитным клапаном типа КЗЭГ.

Область применения

Жилые, производственные, административные и бытовые помещении, оборудованные газогорелочными устройствами на природном газе по ГОСТ 5542–87.

Сигнализатор может использоваться как самостоятельное сигнализирующее устройство, так и в составе систем контроля загазованности «КРИСТАЛЛ» различных модификаций.

Метод измерения — термокаталитический
Способ забора пробы — диффузионный
Тип сигнализатора — стационарный
Режим работы — непрерывный

По действиям сигнализатора при отключении питания различают следующие маркировки

СЗЦ-1−0; СЗЦ-1−Э

0−энергозависимый (при отключении питания выдает импульсный сигнал на закрытие клапан);
Э-энергонезависимый (при отключении питания не выдает импульсный сигнал на закрытие клапана).

Принцип работы

При достижении концентрации газа, равной 10% НКПР, сигнализатор выдает предупредительный сигнал прерывистым звуковым и прерывистым световым (красным) сигналами, при достижении 20% НКПР сигнализатор выдает постоянный звуковой и постоянный световой (красный) сигнал, а тах же вырабатывает импульсное управляющее напряжение для закрытия электромагнитного клапана КЗЭГ. Все ситуации возникающие при работе сигнализатора транслируются по интерфейсу RS-485. Индикация сигнализатора отображает состояние клапана КЗЭГ (открыт/закрыт).

Технические характеристики

Пороги срабатывания сигнализатора на метан,% (НКПР)
— Порог 1: 10
— Порог 2: 20
Время прогрева сигнализатора, с., не более: 60
Время срабатывания сигнализатора при достижении сигнальной концентрации, с., не более: 15
Напряжение питания от сети переменного тока частотой 50±1 Гц: 220±22
Потребляемая мощность, ВА, не более: 6
Условия эксплуатации
— Температура окружающей среды, С°: от +1 до +45
— Относительная влажность воздуха, %: до 80 при t° 25 С°
— Атмосферное давление, кПае: от 84 до 106.7
Степень зашиты по ГОСТ 14254−96: IP20
Габаритные размеры сигнализатора (без соединительных кабелей), мм: 135x74x45
Уровень звуковой сигнализации, Дб: не менее 85
Средний срок службы сигнализатора / датчика, лет: 10/85
Гарантийный срок эксплуатации, мес.: 24
Масса, кг, не более: 0,4
