Сигнализатор загазованности СГГ6М (220В) Аналитприбор

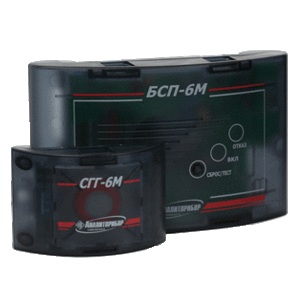

СГГ-6М — стационарный сигнализатор горючих газов.

Предназначен для непрерывного автоматического контроля содержания природного и сжиженного газов в воздухе промышленных и коммунально-бытовых помещений и выдачи сигнализации о превышении установленных значений объемной доли горючих газoв.

Область применения:

Бытовые, административные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном или сжиженном газах. Котельные различных типов оснащенных водогрейными, паровыми и диаметрическими котлами.

Возможный состав системы

Блок датчика СГГ-6М совместно с блоком питания и сигнализации БСП-6.
Клапаны КЭГ 9720 ИБЯЛ.685181.001 (DN 15), -01 (DN 20),−02 (DN 25), -21 (DN 32) — 40В.
Клапаны КЭГ 9720 ИБЯЛ.685181.001 -03 (DN 40),−04 (DN 50),−05 (DN 32), -11 (DN 65, Р=0,1МПа), -12 (DN 65, Р=0,4МПа), -13 (DN 80, Р=0,1МПа), -14 (DN 80,Р=0,4МПа) — 220В.
Диспетчерский пульт ДИСП ИБЯЛ.465213.003.

Принцип работы — термохимический.
Способ забора пробы — диффузионный.
Тип сигнализатора — стационарный.

Сигнализатор СГГ-6М поставляется в комплекте с блоком питания и сигнализации БСП-6М (находится в ЗИП). БСП-6М осуществляет электропитание СГГ-6М, а также имеет возможность подключения электромагнитных клапанов и вторичных приборов. Выдает световую и звуковую сигнализацию.

Отличительные особенности СГГ-6М:

Наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
Возможность самостоятельной установки потребителем порога сигнализации — 10 или 20% НКПР;
Возможность самостоятельной установки режимов работы после включения прибора — автоматический переход в рабочий режим с открытием сетевого клапана — «о» или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки «сброс» — «в»;
Наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
Срок службы чувствительного элемента на горючие газы — не менее 5 лет;
Межповерочный и межкалибровочный интервалы — 1 год;
Автокалибровка нуля при включении или раз в 14 дней.

Основные технические характеристики СГГ-6М:

Пороги срабатывания сигнализации (по метану), % НКПР: 10; 20 (устанавливается потребителем)
Абсолютная погрешность, % НКПР, не более: ± 5
Время срабатывания сигнализации, с, не более: 15
Потребляемая мощность, Вт, не более: 5
Расстояние между СГГ-6М и БСП-6М, м: до 200
Рабочий температурный диапазон, °С: от — 10 до +50
Степень защиты: IP30
Габаритные размеры, мм, не более: 70х50х110
Масса, кг, не более: 0,5

Основные технические характеристики БСП-6М:

Рабочий температурный диапазон, °С: от -10 до +50
Напряжение питания, В: от 150 до 253 (частотой 50±1 Гц)
Потребляемая мощность, ВА, не более: 6 (при подключении СГГ-6М)
Нагрузочная способность реле: 30 В; 2,5 А; ˜220 В; 5 А
Номинальное выходное напряжение, В: 12 (для питания СГГ-6М)
Степень защиты: IP30
Габаритные размеры, мм, не более: 200х70х140
Масса: 0,8 кг
