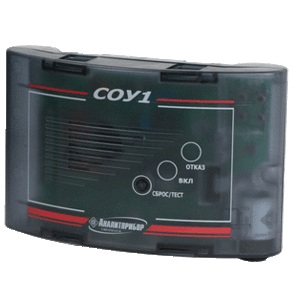

Сигнализатор СОУ-1 (СО) Аналитприбор

СОУ1 — сигнализатор оксида углерода СО.

Предназначен для выдачи звуковой и световой сигнализации о превышении установленных пороговых значений предельно допустимой концентрации угарного газа в воздухе рабочих и жилых помещений.

Область применения:

— в помещениях котельных;
— в жилом секторе коммунального хозяйства;
— на автостоянках, в крытых гаражах и на других объектах, где возможно выделение и скопление угарного газа.

Принцип работы — электрохимический.
Способ забора пробы — диффузионный.
Тип сигнализатора — стационарный.

Возможный состав системы

Сигнализатор оксида углерода СОУ-1.
Клапаны КЭГ 9720 ИБЯЛ.685181.001 -11 (DN 65, Р=0,1МПа), -12 (DN 65, Р=0,4МПа), -13 (DN 80, Р=0,1МПа), -14 (DN 80, Р=0,4МПа) -220В.
Диспетчерский пульт ДИСП ИБЯЛ.465213.003.
Сигнализатор горючих газов СГГ-6М.

Особенности:

Наличие «сухих» контактов реле с повышенной нагрузочной способностью, позволяющих включать (отключать) вентиляцию, сирену и другие исполнительные устройства;
Наличие внешнего входа «авария», что позволяет соединять приборы в шлейф совместно с газосигнализаторами СТГ-1 и СГГ-6М или подключать их к пожарной или охранной сигнализации;
Наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
Возможность подключения к диспетчерскому пульту ДИСП или к подобным устройствам;
Подключение с помощью клеммных соединений;
Возможность самостоятельной установки режимов работы после включения прибора — автоматический переход в рабочий режим с открытием сетевого клапана — «о» или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки «сброс» — «в».

Характеристики:

Стандартная установка порогов, мг/м3: 1−й — 20, 2−й — 100
Относительная погрешность срабатывания, %, не более: ± 25
Срабатывание “сухих” контактов реле при достижении пороговых концентраций:
— 1−й порог: 30 В; 2,5 А
— 2−й порог: ˜220 В; 5 А
Рабочий температурный диапазон, °С: от -10 до +50
Степень защиты корпуса сигнализатора: IP30
Напряжение питания, В: от 150 до 253 (частота 50±1 Гц)
Потребляемая мощность, ВА, не более: 5
Время срабатывания сигнализации, с, не более: 45
Габаритные размеры, мм, не более: 195х60х120
Масса, кг, не более: 1
